parafoudre schéma unifilaire

Dans un monde de plus en plus connecté, la sécurité de nos installations électriques devient cruciale, notamment face à des phénomènes naturels tels que l’orage. Les parafoudres, ces dispositifs essentiels, jouent un rôle protecteur souvent sous-estimé. Ils garantissent la pérennité de nos équipements, notamment dans le secteur des énergies renouvelables comme le photovoltaïque. Cet article propose d’explorer le schéma unifilaire des parafoudres, décortiquant leur fonctionnement, leur importance dans les installations électriques modernes et leur intégration parmi les grandes marques de l’industrie telles que Schneider Electric, Siemens, Legrand, et bien d’autres.

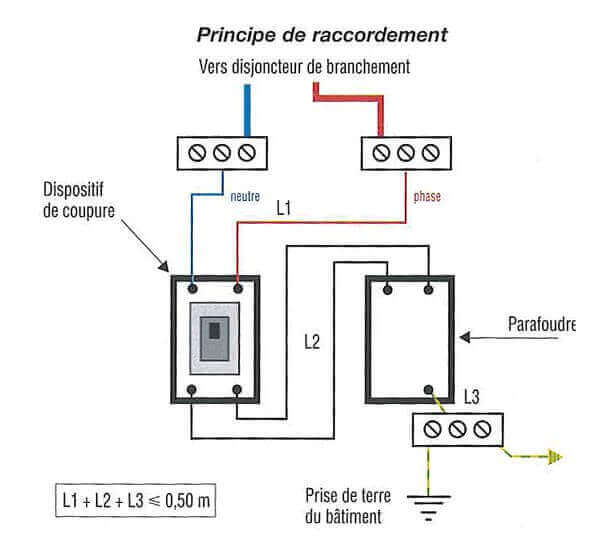

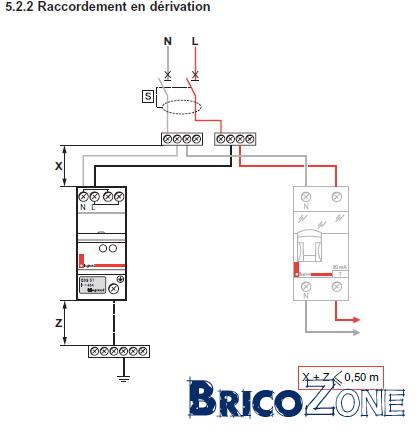

Comprendre le schéma unifilaire du parafoudre

Pour aborder en profondeur le sujet des parafoudres, il est essentiel de commencer par clarifier ce qu’est un schéma unifilaire et son importance. Un schéma unifilaire représente graphiquement le circuit électrique sous sa forme simplifiée. Cela permet de visualiser les interconnexions entre les divers équipements, ainsi que le positionnement des protections comme les parafoudres.

Les composants principaux d’un schéma unifilaire comprennent :

• Les parafoudres : dispositifs essentiels pour la protection contre les surtensions.
• Les disjoncteurs : garantissent la protection des circuits contre les surcharges.
• Les transformateurs : utilisés pour abaisser la tension.
• Les câbles : assurent la connexion entre les différents équipements.

Fonctionnement d’un parafoudre dans une installation électrique

Le fonctionnement d’un parafoudre repose sur sa capacité à détecter des surtensions, qu’elles soient dues à des orages ou des variations de tension. Lorsqu’une surtension est détectée, le parafoudre agit en déviant cette surtension vers la terre. Cela préserve ainsi les équipements qui sont reliés à ce circuit électrique. Les marques comme Schneider Electric ou Siemens fournissent des solutions robustes qui intègrent ce principe de fonctionnement.

Le choix d’un bon parafoudre est donc crucial pour garantir la sécurité et la durabilité de votre installation. Il est recommandé de s’informer sur les différents dispositifs disponibles sur le marché, qu’il s’agisse de produits d’Eaton, ABB, ou Mersen. Chacune de ces marques propose des technologies variées adaptées à des besoins spécifiques.

Les différents types de parafoudres et leur application

Il existe plusieurs types de parafoudres, chacun ayant une application spécifique. Voici un aperçu :

1. Type 1 : Utilisé pour une protection contre les coups de foudre directs.
2. Type 2 : Conçu pour des installations électriques principales, il protège contre les surtensions induites.
3. Type 3 : Destiné aux équipements sensibles, souvent installé en aval des parafoudres de type 1 et 2.

Le choix du type approprié dépend non seulement de l’emplacement géographique mais également des spécificités de l’installation. Par exemple, les installations photovoltaïques bénéficient particulièrement de la protection de type 1 en raison de leur exposition directe.

Intégration des parafoudres dans les systèmes photovoltaïques

Avec l’essor de l’énergie solaire, les parafoudres jouent un rôle de plus en plus important dans la protection des systèmes photovoltaïques. Ces systèmes, vulnérables aux surtensions dues à la foudre, nécessitent des dispositifs de protection efficaces. Les marques telles que Raycap et Hager offrent des solutions innovantes qui garantissent la sécurité de ces installations.

Pourquoi les installations photovoltaïques sont-elles particulièrement vulnérables ?

Les panneaux solaires sont souvent installés sur des toits ou des structures élevées, ce qui les expose davantage aux coups de foudre. De plus, les onduleurs qui convertissent l’électricité produite nécessitent une protection accrue, car ils sont sensibles aux variations de tension. Les parafoudres de qualité sont donc indispensables pour préserver l’intégrité de ces systèmes.

Dans ce cadre, il est crucial de sélectionner un parafoudre adapté à ces spécificités. Les recommandations des experts et des marques reconnues comme Phoenix Contact et Mersen peuvent guider dans le choix des solutions optimales pour une installation sûre et performante.

Réglementations et normes à respecter

La mise en place de parafoudres doit aussi respecter différentes réglementations. En Europe, la norme EN 62305 définit les exigences concernant la protection contre la foudre et les surtensions. Il est donc primordial de s’assurer que tous les équipements installés, notamment ceux provenant de marques comme Hager ou ABB, respectent ces normes afin d’éviter des risques potentiels.

Pour cela, le recours à des professionnels certifiés pour l’installation et la maintenance de ces dispositifs est recommandé. Cela garantit non seulement la conformité aux normes en vigueur mais assure également une performance optimale des installations.

Impact des technologies de protection sur les installations électriques

Avec l’évolution rapide des technologies, les parafoudres ne sont plus de simples éléments de protection mais deviennent des dispositifs intelligents intégrant des fonctionnalités avancées. Par exemple, des marques comme Schneider Electric et Siemens proposent des solutions qui permettent de surveiller en temps réel l’état des installations, ce qui augmente la sécurité et la réactivité en cas de problème.

Technologie et innovation dans les parafoudres modernes

Les innovations récentes incluent des dispositifs dotés de capteurs, permettant de détecter les surtensions avec une précision accrue. Cette technologie est bénéfique car elle minimise les interruptions de service et optimise le temps de réponse lors de la détection d’une menace potentielle.

Les innovations en matière de connectivité, telles que l’intégration avec des systèmes de gestion de l’énergie, montrent comment les parafoudres s’adaptent aux besoins des consommateurs modernes. Cela permet une meilleure gestion des ressources, tant sur le plan économique qu’écologique.

Les avancées technologiques permettront également une intégration harmonieuse avec d’autres dispositifs, rendant ainsi les systèmes électriques plus fiables et performants. En conséquence, le choix des équipements est déterminant pour assurer la pérennité et la sécurité des installations électriques modernes.
