schéma électrique photovoltaïque gratuit

Les technologies d’énergie solaire connaissent un essor fulgurant, boostées par une prise de conscience croissante des enjeux environnementaux et économiques associés à l’énergie. Avec des politiques publiques propices et des avancées technologiques significatives, l’installation de panneaux solaires devient un choix judicieux pour de nombreux particuliers et entreprises. L’optimisation de cette transition énergétique passe inévitablement par une bonne compréhension des schémas électriques photovoltaïques. Ces esquisses constituent le socle de toute installation, permettant d’avoir une vue d’ensemble des différentes composantes nécessaires. Des schémas électriques photovoltaïques gratuits sont maintenant disponibles en ligne, facilitant l’accès à ces ressources pour les novices comme pour les experts. Ce guide est conçu non seulement pour éclairer sur l’élaboration de ces schémas, mais aussi pour offrir un aperçu pratique de l’utilisation des énergies renouvelables.

Les bases du photovoltaïque

Avant de s’attaquer à l’ingénierie des schémas électriques, il est essentiel de bien saisir les principes fondamentaux du fonctionnement d’un système photovoltaïque. Cela permet non seulement de créer des schémas adaptés, mais aussi de mieux comprendre leur importance dans le processus d’installation.

Un système photovoltaïque efficace repose sur plusieurs composants clés :

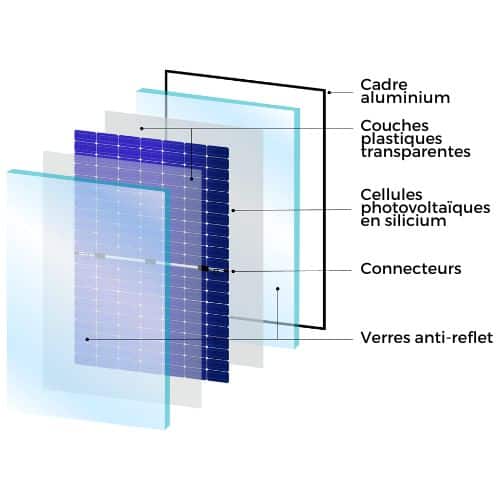

• Panneaux solaires : Ces dispositifs captent l’énergie solaire et la convertissent en électricité sous forme de courant continu (CC).
• Ondulateurs : Ils jouent un rôle crucial en transformant le courant continu en courant alternatif (CA), utilisable par les appareils électriques standards.
• Batteries : Elles permettent le stockage de l’électricité produite, offrant ainsi une flexibilité quant à son utilisation.

Pour mieux illustrer le fonctionnement, voici un tableau récapitulatif des caractéristiques des principaux composants d’un système photovoltaïque :

Ces éléments interconnectés permettent d’exploiter pleinement le potentiel de l’énergie solaire. D’une manière générale, la conception et le dimensionnement de ces systèmes doivent se baser sur l’analyse des besoins énergétiques et des contraintes environnementales des sites d’installation. En 2025, des entreprises comme TotalEnergies, EDF Energies Nouvelles et Engie continuent de proposer des solutions innovantes qui intègrent ces technologies avec un souci croissant de durabilité. Cette intégration de nouvelles technologies offre un cadre propice à l’accélération des installations solaires et à l’entrée sur le marché d’énergéticiens tels que GreenYellow et Photowatt.

Ressources gratuites pour schémas électriques

À l’heure actuelle, il n’a jamais été aussi accessible de concevoir un schéma électrique photovoltaïque grâce à la multitude de ressources disponibles en ligne. Ces gabarits gratuits servent de guide pratique pour les aspirants installateurs et les passionnés d’énergie renewable.

Les sites de téléchargement, comme Ekosia ou l’Installateur Photovoltaïque, offrent une variété de schémas comprenant :

• Des schémas unifilaires classiques adaptés aux kits Oscaro Power.
• Des modèles spécifiques pour les onduleurs de chaîne et les micro-onduleurs.
• Des guides illustrés pour faciliter la compréhension des complexités électriques.

Bien souvent, ces ressources sont enrichies de tutoriels détaillés permettant à chaque utilisateur de comprendre le fonctionnement des ensembles solaires. En suivant des étapes simples et des instructions claires, il devient possible d’apprendre à effectuer ses propres branchements et d’assurer une installation conforme aux normes en vigueur.

Les ressources généreusement mises à disposition en ligne de la part d’acteurs comme SunPower ou Enphase Energy ouvrent de nouvelles perspectives en matière d’apprentissage et d’expérimentation. En combinant technologie et éducation, l’avenir de l’énergie solaire semble prometteur et accessible à tous.

Interpréter un schéma électrique photovoltaïque

La lecture et l’interprétation d’un schéma électrique photovoltaïque nécessitent une approche méthodique. Chaque symbole utilisé dans ces documents techniques a une signification précise qui apporte de la clarté aux connexions électriques. Cela permet de garantir que l’installation soit réalisée avec minutie.

Symboles courants dans les schémas

Une bonne compréhension des schémas électriques repose sur la familiarisation avec les symboles standards. Voici quelques symboles que l’on retrouve fréquemment dans les diagrammes :

• Étoile : représente un panneau solaire.
• Ondulateur : symbolisé par une forme rectangulaire avec des lignes.
• Batterie : représentée par deux lignes parallèles avec un symbole de terminaison.

Chaque symbole contribue à une compréhension globale de l’installation, permettant ainsi de valider les connexions et de s’assurer que chaque composant est correctement intégré. Dans cette optique, un tableau résumant les principaux symboles et leur signification peut s’avérer utile :

Développer des schémas personnalisés peut également enrichir l’apprentissage. Des outils comme QElectrotech permettent de créer des schémas facilement, d’illustrer les connexions et de tester différentes configurations. En se lançant dans cette pratique, l’installateur peut affiner son approche et optimiser ses installations.

L’optimisation de votre installation photovoltaïque

Optimiser une installation de panneaux solaires n’est pas un processus aléatoire ; c’est une démarche réfléchie et ciblée qui repose sur l’analyse des besoins du système. Chaque décision doit être soigneusement calibrée pour maximiser la production d’électricité et réduire les pertes d’énergie.

Analyse des besoins énergétiques

Avant de plonger dans les schémas, une évaluation précise de la consommation d’énergie est essentiel. Cela permet d’identifier la puissance requise et d’envisager d’éventuelles extensions futures. Voici quelques étapes clés à suivre :

• Évaluation de la consommation actuelle : Étudier les factures d’électricité et les habitudes de consommation.
• Prévisions d’évolution : Prendre en compte les équipements futurs et les changements dans la composition du ménage.
• Subventions et aides financières : S’informer sur les dispositifs d’aide à l’installation disponibles.

Chaque projet étant unique, il est crucial d’adapter les schémas en fonction de l’emplacement et des particularités de l’installation. Les facteurs environnementaux comme l’inclinaison ou l’orientation des panneaux doivent être intégrés dans le projet. C’est là qu’une bonne modélisation des schémas électriques entre en jeu pour démontrer la viabilité de l’installation. Des initiatives mises en place par le Groupe K les énergies attestent de cette nécessité de personnalisation.

Partager votre expérience avec la communauté

Participer à des discussions sur des plateformes dédiées à l’énergie solaire permet d’échanger des idées et des conseils précieux. Partager ses expériences peut également aider d’autres personnes à se lancer dans leurs projets d’autoconsommation.

Forums et groupes en ligne

Adhérer à des forums spécialisés comme Forum Photovoltaïque offre l’opportunité d’accéder à des analyses variées et à des partages d’expérience. Ces interactions mènent souvent à des discussions constructives et éclairantes sur les systèmes photovoltaïques et les bonnes pratiques à adopter.

Parmi les échanges notables, des utilisateurs partagent leurs réussites ainsi que les erreurs à éviter, tribut très utile pour les novices. Ces plateformes sont des trésors d’informations permettant d’affiner les approches et d’ajuster les installations.

Utilisation des réseaux sociaux

Les réseaux sociaux, bien qu’informels, regorgent d’expertise. Des groupes Facebook ou des hashtags sur Twitter facilitent les partages de contenu autour des projets solaires, permettant aux utilisateurs de poser des questions et de recevoir des conseils en temps réel. Participer à ces échanges au quotidien peut enrichir la compréhension et l’application de l’énergie solaire dans les projets d’installation.

En 2025, avec l’émergence de nouvelles technologies et de nouvelles pratiques, cette communauté englobe des acteurs comme SunPower et Energiens, qui partagent non seulement leurs connaissances, mais aussi des innovations qui façonnent l’avenir des installations photovoltaïques.
