Le schéma de raccordement des panneaux solaires au tableau électrique
Le raccordement des panneaux solaires à un tableau électrique est une étape cruciale pour la production d’électricité à partir des énergies renouvelables. Face à la montée préoccupante des factures d’énergie et à la nécessité de se tourner vers des solutions durables, la compréhension des schémas de raccordement devient essentielle. Ce guide se penche sur les différents éléments constituants de ces schémas, l’importance d’une installation correcte et les avantages d’une telle démarche.
Il existe plusieurs aspects techniques à prendre en compte lors de l’installation de panneaux solaires. L’association entre les panneaux, le système de conversion, le tableau électrique et les dispositifs de protection permet d’assurer un fonctionnement optimal et sécurisé de l’installation. Suivre un schéma de raccordement clair et précis est la clé pour éviter les erreurs qui pourraient coûter cher, tant en termes financiers qu’en matière de sécurité.

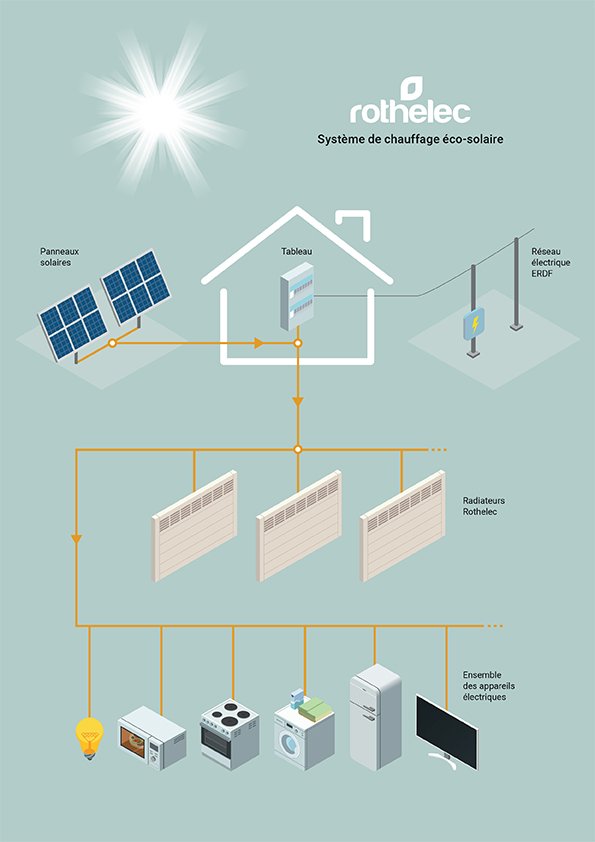

Les éléments du schéma de raccordement
Dans un schéma typique de raccordement, plusieurs composants sont présents. Tout d’abord, les panneaux photovoltaïques sont généralement raccordés en série ou en parallèle. Ce choix influence la tension et le courant de sortie. Les luminaires, le clavier de commande, et même les appareils électroménagers peuvent être interconnectés au système, offrant ainsi une gestion optimale de la consommation d’énergie.

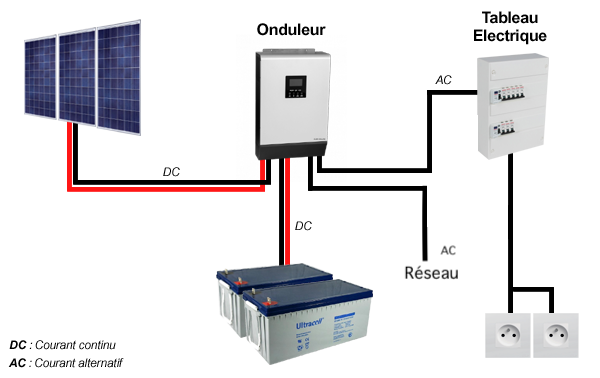

Le système de conversion, également connu sous le nom d’onduleur, joue un rôle fondamental, car il permet de transformer le courant continu en courant alternatif, rendant l’électricité utilisable au sein de votre foyer. Ensuite, le tableau électrique représente un point névralgique, où la gestion des flux électriques est centralisée. Ce tableau doit être configuré pour recevoir différentes sources d’alimentation, notamment celle des panneaux solaires et du réseau public.
Le rôle de l’onduleur dans le raccordement
Comme mentionné, l’onduleur est un acteur clé dans le schéma de raccordement. Sans lui, l’énergie produite par les panneaux photovoltaïques serait inutilisable pour un usage domestique. Selon les besoins énergétiques de chacun, il est possible de choisir entre un onduleur centralisé ou un onduleur micro-inverseur. Chaque type présente ses propres avantages et inconvénients. L’onduleur doit aussi être dimensionné en fonction de la puissance totale des panneaux solaires afin d’optimiser le rendement de l’installation.
Un choix judicieux de l’onduleur permet de maximiser l’autoconsommation, ce qui signifie que vous consommerez la majorité de l’électricité produite par vos panneaux, réduisant ainsi votre dépendance au réseau. Par ailleurs, les utilisateurs peuvent également s’orienter vers des onduleurs dotés de fonctionnalités avancées, comme la surveillance de production d’énergie via des applications mobiles, permettant une meilleure gestion des ressources et une anticipation des besoins en électricité.
Raccordement de plusieurs panneaux solaires
Lorsque l’on souhaite maximiser la production d’énergie, l’association de plusieurs panneaux solaires est souvent nécessaire. Les schémas de raccordement peuvent alors devenir complexes, car il faudra déterminer si les panneaux seront connectés en série ou en parallèle. Chaque option a des implications différentes sur la performance finale. Le choix d’une configuration série aumenta la tension, ce qui est utile si l’on installe un système nécessitant une tension élevée. En revanche, le raccordement en parallèle permet de maintenir une tension stable tout en augmentant le courant disponible, idéal pour des installations à faible tension.
Le plan de câblage doit être soigneusement élaboré. La qualité des câbles et des connecteurs utilisés joue un rôle crucial. Pour maximiser la durée de vie et la performance, il est essentiel d’opter pour des équipements certifiés et adaptés aux conditions extérieures. Les installations bien conçues cadrent souvent avec des standards de sécurité, prévenant ainsi des risques de surchauffe ou de court-circuit.
Les différents types de circuits solaires
On parle souvent de circuits connectés et de circuits déconnectés dans le monde photovoltaïque. Les circuits connectés permettent d’alimenter directement les appareils de la maison avec de l’électricité produite par les panneaux, tandis que les circuits déconnectés stockent l’énergie dans des batteries pour une utilisation ultérieure. Les deux systèmes ont leurs particularités et peuvent même être combinés pour en tirer le meilleur parti.
Par ailleurs, l’électricité produite peut également être injectée dans le réseau public, ce qui offre une autre source de revenus pour les particuliers. Parfois, il est même possible d’obtenir des subventions ou des primes à l’installation pour encourager ce type de démarche. La gestion de l’énergie devient ainsi un enjeu à la fois personnel et économique.
Importance des dispositifs de sécurité

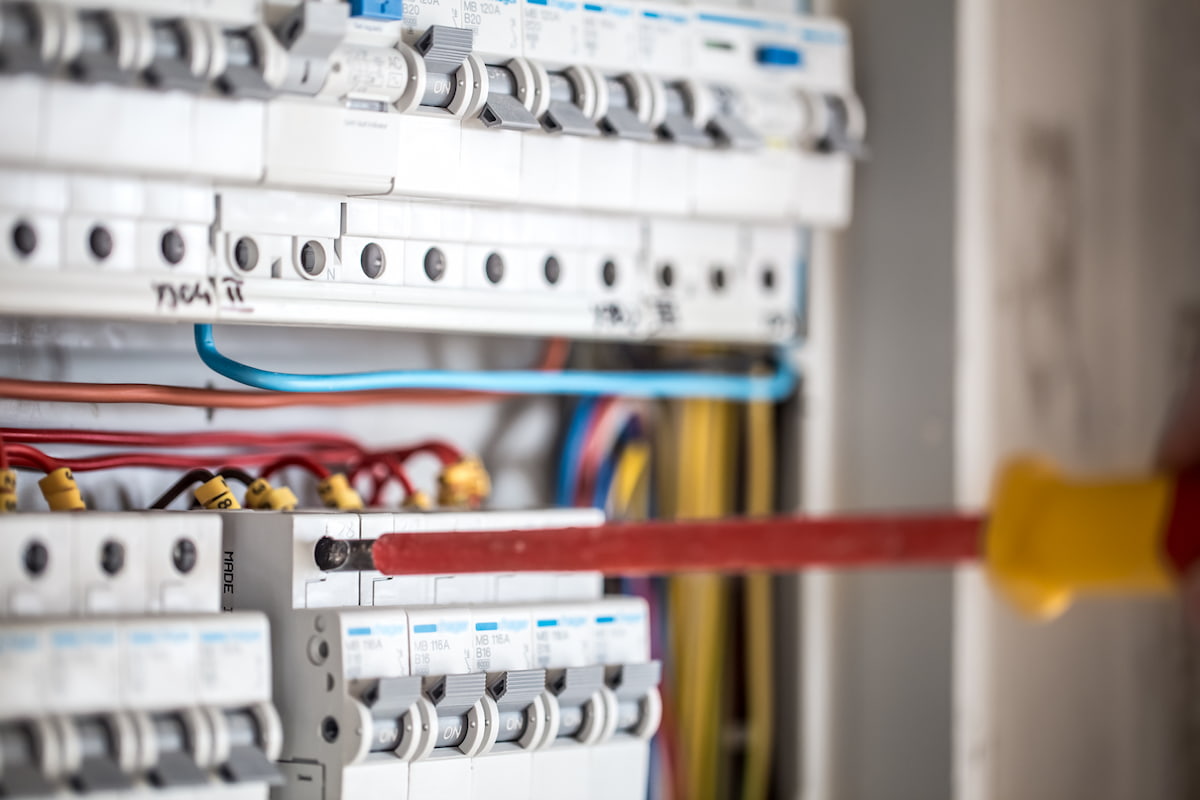

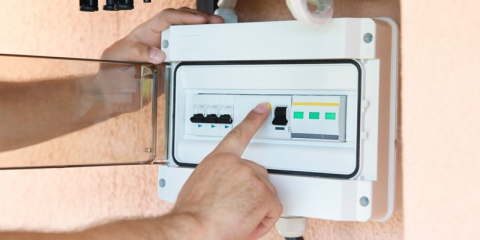

Tout schéma de raccordement se doit d’inclure des dispositifs de sécurité afin de protéger à la fois les équipements et les utilisateurs. Les protections contre les surcharges, les courts-circuits et les surtensions sont indispensables. En général, les systèmes photovoltaïques intègrent des disjoncteurs, des fusibles et des parafoudres, tous contribuants à garantir la sécurité de l’installation.
Il est aussi judicieux de réaliser des vérifications régulières de l’ensemble du système électrique. Cela permet de s’assurer que tout fonctionne de manière optimale et d’identifier les éventuels problèmes avant qu’ils ne deviennent critiques. En cas de doute, faire appel à des professionnels spécialisés dans le domaine de l’énergie solaire est une option recommandée.
Les normes de sécurité électrique
Il est essentiel de se conformer aux normes de sécurité en vigueur lors de l’installation d’un système photovoltaïque. Ces régulations visent à protéger les utilisateurs et à garantir la durabilité des équipements. Des normes nationales et internationales existent, il convient donc de se renseigner sur celles qui s’appliquent dans votre région avant de procéder à l’installation.
En respectant les normes, vous vous assurez non seulement un fonctionnement optimal mais également une tranquillité d’esprit. Les installations conformes sont souvent plus fiables et nécessitent moins d’interventions et de maintenance, entraînant ainsi une rentabilité accrue à long terme.
Les avantages de l’autoconsommation
Équiper votre habitation de panneaux solaires offre de nombreux avantages. L’autoconsommation vous permet de réduire vos dépenses énergétiques en utilisant l’électricité que vous produisez vous-même. Vous profiterez d’une indépendance énergétique accrue et d’un impact environnemental réduit. Cela s’inscrit pleinement dans une démarche citoyenne qui vise à préserver notre planète pour les générations futures.
Investir dans l’énergie solaire représente un coût initial, mais divers dispositifs d’aides financières et de câblage peuvent alléger ce fardeau. De plus, à long terme, les économies réalisées sur les factures d’électricité justifient largement l’engagement financier initial. En intégrant l’énergie solaire à votre quotidien, vous contribuez à la transition énergétique, notamment en facilitant l’usage d’énergies renouvelables, tant pour vous que pour votre communauté.
Évaluer le potentiel solaire de votre maison
Avant de se lancer dans l’installation de panneaux solaires, il est judicieux d’évaluer le potentiel solaire de son habitation. L’orientation du toit, l’inclinaison, et la présence d’ombres portées par des arbres ou des bâtiments voisins sont autant de critères à considérer. Bon nombre d’entreprises de photovoltaïque proposent des études de faisabilité afin d’aider les propriétaires à prendre des décisions éclairées.
Il existe également des outils en ligne, comme des simulateurs de production d’énergie, qui permettent d’estimer les économies potentielles. Plus la toiture est exposée au soleil, plus l’installation sera rentable. Évaluer ces facteurs assure une compétence maximum pour le choix des équipements solaires adaptés et augmente les chances de succès de votre projet d’énergie renouvelable.
