schéma branchement relais finder

L’importance des relais dans les circuits électriques ne doit jamais être sous-estimée. Le schéma de branchement d’un relais Finder joue un rôle crucial dans la gestion de l’alimentation et du contrôle des dispositifs. En intégrant ce type de relais, on peut améliorer considérablement l’efficacité des installations électriques tout en assurant une sécurité optimale. Ce contenu explore en profondeur le schéma de branchement des relais Finder, leur fonctionnement, ainsi que des conseils pour leur utilisation et leur installation, en intégrant des marques reconnues telles que Schneider Electric, Siemens, et Telemecanique.

Les relais sont des composants essentiels dans le secteur de l’électricité, utilisés pour contrôler des circuits en permettant le passage d’un courant à l’aide d’un signal électrique. Grâce à l’utilisation d’un relais Finder, il est possible d’automatiser divers processus tout en ajoutant une couche de sécurité. Des marques telles que Legrand et Moeller proposent également des dispositifs similaires, mais chaque modèle a ses spécificités techniques. En comprenant le schéma de branchement de ces relais, on peut mieux intervenir sur les installations électriques.

Comprendre le fonctionnement des relais Finder

Les relais Finder, comme les modèles de Omron ou de Phoenix Contact, fonctionnent par un principe simple mais efficace. Lorsqu’un courant électrique passe à travers la bobine du relais, un champ magnétique se crée, attirant une ou plusieurs autres pièces métalliques qui établissent le contact. Ce fonctionnement fait des relais des éléments idéaux pour contrôler des appareils à haute puissance sans nécessiter de câblage complexe.

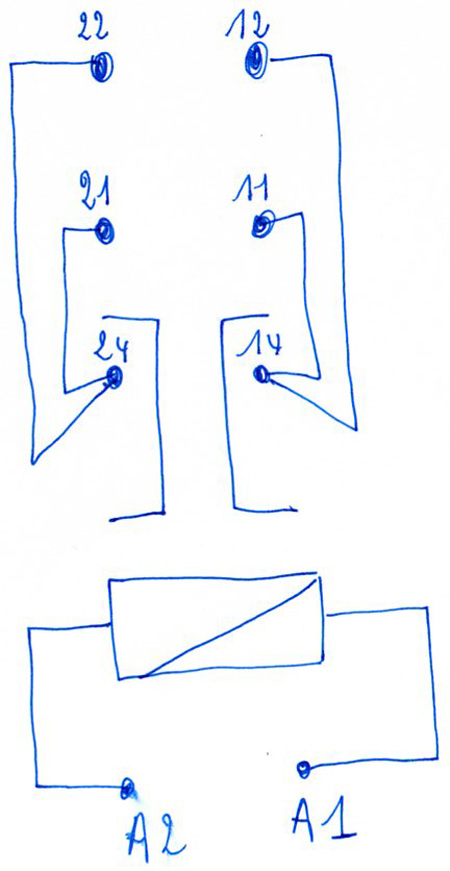

découvrez notre schéma relais finder, une ressource essentielle pour comprendre le fonctionnement et l'installation des relais électriques. simplifiez vos projets d'automatisation avec des explications claires et des illustrations détaillées.

Les types de relais Finder

Les relais Finder existent en plusieurs types, chacun étant adapté à des applications spécifiques. On trouve notamment :

Relais électromécaniques – Ils utilisent des contacts pour activer d’autres circuits.
Relais statiques – Utilisés pour des applications où des temps de réponse rapides et une durée de vie prolongée sont requis.
Relais temporisés – Permettent des commandes différées, idéaux pour des applications nécessitant un délai.

Caractéristiques des relais Finder

Les relais Finder se distinguent par diverses caractéristiques techniques qui les rendent uniques. Parmi elles, on retrouve :

Caractéristique	Description
Voltage de la bobine	Généralement disponible de 12V à 230V selon les modèles.
Nombre de contacts	Peut varier de 1 à plusieurs contacts, permettant différentes configurations.
Type de contact	NO (Normalement Ouvert) ou NF (Normalement Fermé).

Le schéma de branchement des relais Finder

Un schéma de branchement simple d’un relais Finder peut sembler complexe au premier abord. Il est crucial de bien le comprendre pour assurer une installation correcte. Les schémas de câblage peuvent varier en fonction du modèle du relais, du type d’application, et du type d’appareil à contrôler. Lorsque vous envisagez d’intégrer un relais Finder à votre système, il est nécessaire de prêter attention aux connexions des borniers.

Diagrammes simplifiés de branchement

Il existe plusieurs manières de représenter le schéma de branchement des relais Finder. Voici quelques points clés à considérer :

Identifiez la bobine : généralement, les bornes A1 et A2 sont connectées à l’alimentation électrique.
Connectez les contacts : selon que vous travaillez avec un contact NO ou NF, les bornes de sortie seront différentes.
Respectez les codes couleurs : les bornes positives et négatives doivent être clairement identifiées pour éviter des court-circuits.

découvrez le schéma du relais finder, idéal pour optimiser vos installations électriques. apprenez à connecter et à utiliser ce composant essentiel pour assurer la sécurité et l'efficacité de vos projets.

Mises en garde lors du branchement

Branchement incorrect peut causer des dommages permanents au relais ou à l’équipement. Voici quelques recommandations :

Utilisez toujours des composants de qualité provenant de fabricants réputés tels que Schneider Electric ou Eaton.
Vérifiez les spécifications du relais avant l’installation pour confirmer les tensions et les courants admissibles.
Assurez-vous que les connexions sont sécurisées et qu’il n’y a pas de jeux qui pourraient provoquer des arcs électriques.

Applications courantes des relais Finder

Les relais Finder, comme d’autres marques telles que Jung et Moeller, sont largement utilisés dans divers secteurs. Ils trouvent leur utilité dans plusieurs applications, notamment :

Automatisation industrielle

Dans le domaine de l’automatisation, les relais sont souvent utilisés pour gérer des systèmes complexes. Ils agissent comme des interrupteurs à distance, permettant un contrôle adéquat des machines. Les relais statiques sont particulièrement appréciés pour leur rapidité d’interruption et leur longévité, ce qui est cruciale dans des environnements industriels.

Domotique

La domotique utilise également des relais Finder pour automatiser divers dispositifs dans une maison. Les relais permettent de contrôler l’éclairage, le chauffage, et même des appareils électroménagers par simple pression d’un bouton ou via des systèmes de commandes à distance. Cela améliore non seulement le confort des utilisateurs, mais contribue également à réaliser des économies d’énergie.

Systèmes de sécurité

Les relais sont aussi présents dans des systèmes de sécurité, notamment dans les alarmes et les contrôles d’accès. Ils assurent que les dispositifs de sécurité réagissent instantanément et de manière efficace, ce qui est essentiel pour des interventions de sécurité réussies. Les relais temporisés peuvent également être utilisés pour garantir un délai de sécurité avant la mise sous tension d’un système.

Conseils pour l’installation des relais Finder

Installer correctement un relais Finder est crucial pour garantir sa durabilité et son efficacité. Suivre certaines étapes et recommandations est essentiel pour une installation réussie. Avant de commencer l’installation, assurez-vous de disposer du matériel nécessaire et des spécifications du produit.

Préparation de l’installation

Avant de vous engager dans le câblage d’un relais, il est conseillé de :

Lire attentivement le manuel d’utilisation fourni avec le relais.
Préparer tous les outils nécessaires, y compris un tournevis, des ciseaux à dénuder et un multimètre.
Éteindre l’alimentation électrique avant de commencer le travail pour éviter tout risque d’électrocution.

Étape par étape : le processus d’installation

Une installation typique peut inclure plusieurs étapes. Il est recommandé de suivre ces étapes :

Fixer le relais Finder sur le tableau électrique.
Connecter la bobine en respectant les codes de couleur.
Effectuer les connexions des contacts en suivant le schéma prévu.
Tester le relais avec un multimètre pour vérifier la continuité des circuits.
Restaurer l’alimentation et tester le fonctionnement du relais.

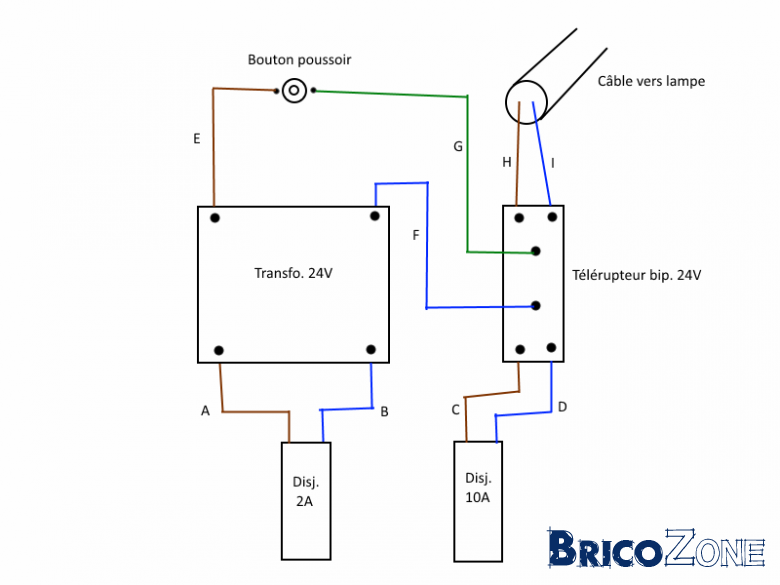

découvrez notre schéma relais finder, un guide complet pour comprendre le fonctionnement et l'utilisation des relais finder. idéal pour les professionnels et les passionnés d'électronique, trouvez des conseils pratiques et des astuces pour optimiser vos projets électriques.

Conclusion sur les relais et branchements

Les relais Finder jouent un rôle vital dans de nombreuses installations électriques et leur compréhension est essentielle pour toute personne impliquée dans le secteur. En choisissant le type approprié, en suivant les schémas de branchement et en sachant où et comment les utiliser, il est possible d’accroître la sécurité et l’efficacité de n’importe quelle installation électrique. Que ce soit dans un contexte industriel ou domestique, les relais de marques réputées comme Telemecanique, Siemens, ou Legrand offrent des performances fiables et adaptées aux besoins actuels.
