Capteur de courant SCT-013 avec Arduino

Le capteur de courant SCT-013 est un dispositif incontournable pour ceux qui s’intéressent à la mesure des courants alternatifs dans les systèmes électriques. Sa conception permet de mesurer des courants jusqu’à 100A sans modifier le circuit électrique existant, ce qui en fait un outil apprécié tant par les professionnels que par les amateurs d’électronique. Dans cet article, nous explorerons en profondeur comment intégrer ce capteur avec la plateforme Arduino pour réaliser des projets variés, depuis la simple mesure de consommation d’énergie jusqu’à des applications plus complexes comme la surveillance en temps réel de l’énergie utilisée dans un bâtiment.

Principes de fonctionnement du capteur SCT-013

Le SCT-013 fonctionne sur le principe de l’induction magnétique. Cela signifie qu’il mesure le courant circulant à travers un conducteur sans y toucher physiquement. Son noyau scindé permet de l’installer facilement autour d’un câble électrique, ce qui le rend extrêmement pratique pour les installations où un accès en toute sécurité est primordial. Ce mécanisme évite les risques d’électrocution et permet une mesure précise des courants alternatifs.

Caractéristiques techniques du SCT-013

Le SCT-013 est disponible en plusieurs modèles, mais les spécificités essentielles restent constantes. Ce capteur peut prendre en charge :

• Courant d’entrée : entre 0 et 100A AC
• Sortie : entre 0 et 50mA AC
• Non-linéarité : ±3%
• Température de fonctionnement : -25°C à 70°C

Cette précision et cette plage de fonctionnement font du SCT-013 un choix de choix pour la plupart des applications où une surveillance de l’énergie est requise.

Applications pratiques du SCT-013 avec Arduino

L’utilisation du capteur SCT-013 avec une carte Arduino ouvre la voie à des applications variées. Que ce soit pour une mesure de consommation d’électricité pour des projets domotiques, ou encore pour la conception de systèmes de surveillance pour les installations industrielles, les possibilités sont nombreuses.

Gestion de l’énergie domestique

Dans un cadre domestique, le SCT-013 peut être utilisé pour mesurer la consommation d’un appareil spécifique. Par exemple, en clippant le capteur autour du câble d’alimentation d’un réfrigérateur, vous pouvez suivre sa consommation d’énergie sur une période donnée. En analysant ces données, il devient possible d’optimiser votre consommation d’énergie et de réduire les coûts. Les données recueillies peuvent même être intégrées à des systèmes de gestion de l’énergie pour une meilleure anticipation des besoins énergétiques, ce qui est essentiel dans un contexte où chaque watt compte.

Système de surveillance industrielle

Dans le secteur industriel, le capteur SCT-013 est souvent utilisé pour surveiller la santé des machines. En permettant de mesurer la consommation de courant des moteurs, par exemple, il devient possible de détecter des anomalies dans le fonctionnement de l’équipement. Une surconsommation de courant peut indiquer un problème, ce qui permet une intervention rapide avant qu’une défaillance majeure ne se produise.

De nombreuses industries intègrent des capteurs de ce type pour améliorer la maintenance prédictive. Cela réduit non seulement les coûts d’entretien, mais prolonge également la durée de vie des équipements. Pour des solutions avancées en automatisation et gestion de l’énergie, des systèmes basés sur Arduino peuvent être intégrés pour savoir quand et comment optimiser l’utilisation de l’énergie.

Interfaçage du SCT-013 avec Arduino

La mise en œuvre du capteur SCT-013 avec une carte Arduino nécessite quelques précautions. En raison de la nature alternative du courant mesuré, il est essentiel de ne pas connecter le capteur directement à une entrée analogique de l’Arduino. La sortie du SCT-013 oscille entre des valeurs positives et négatives, ce qui peut endommager l’Arduino. Pour ce faire, un montage simple utilisant une résistance de charge est souvent recommandé.

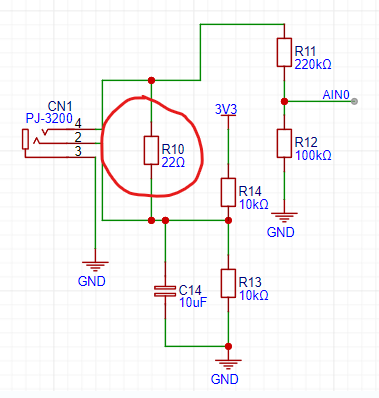

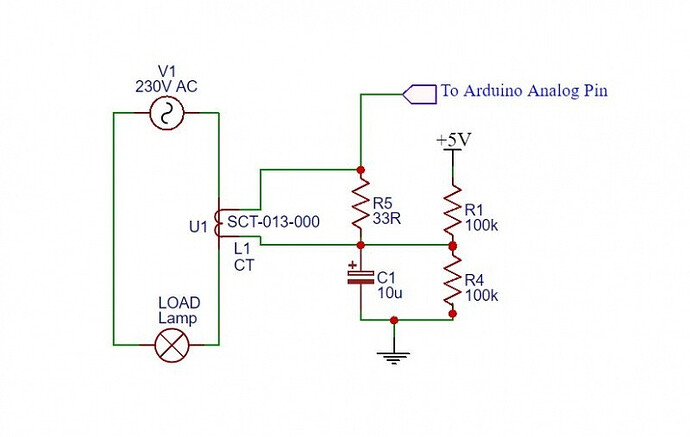

Le schéma de connexion doit suivre ces principes pour transformer le courant mesuré en tension positive :

• Branchement de la sortie du capteur à l’entrée analogique A0.
• Utilisation d’une résistance de burden (par exemple, 18 Ohms) pour convertir le courant en tension. Cela vous permet d’obtenir un signal stable pouvant être analysé par l’Arduino.

Code Arduino pour la lecture des valeurs du SCT-013

Pour démarrer avec votre capteur SCT-013 et Arduino, il est essentiel d’écrire un programme permettant de lire et d’afficher les valeurs mesurées. Voici un exemple de code qui illustre comment configurer votre Arduino pour capturer les données du capteur :

#include  // Inclusion de la bibliothèque pour le capteur de courant
EnergyMonitor emon1;
void setup() {
  Serial.begin(9600);
  emon1.current(A0, 29); // Initialise le capteur avec un coefficient de 29
}
void loop() {
  double current = emon1.calcIrms(1480); // Calcule le courant effectif
  Serial.print("Courant: ");
  Serial.println(current);
  delay(1000);
}

Avec ce code, vous pouvez mesurer les valeurs du courant en temps réel et les afficher sur le moniteur série de l’Arduino IDE.

Questions fréquemment posées sur le capteur SCT-013

De nombreux utilisateurs se posent des questions sur l’utilisation et les spécificités du capteur SCT-013. Voici quelques-unes des plus courantes :

Le SCT-013 nécessite-t-il des compétences particulières pour être installé ?

Bien que le capteur soit accessible, il est recommandé d’avoir des connaissances de base en électricité et électronique. La sécurité doit toujours être la priorité numéro un lors de la manipulation de l’électricité.

Quelles sont les erreurs communes à éviter lors de l’utilisation du SCT-013 ?

Les utilisateurs doivent éviter de connecter le capteur directement à une entrée analogique sans résistance de burden. Cela peut endommager la carte Arduino. De plus, il est important de ne mesurer qu’un seul fil en même temps, sinon les valeurs peuvent annuler l’une l’autre.

Conclusion et ressources

Pour en savoir plus sur le capteur SCT-013, vous pouvez consulter les ressources disponibles en ligne, telles que des tutoriels PDF et des vidéos explicatives. Ils vous fourniront des informations supplémentaires et des conseils pratiques pour vos projets.

Enfin, n’hésitez pas à rejoindre des forums d’échange comme Arduino Forum pour partager vos expériences et vos questions sur ce capteur.
