combien de watt sur un disjoncteur 20a
Dans notre quotidien, l’électricité est omniprésente et indispensable pour faire fonctionner nos appareils et nos équipements. Que ce soit pour cuisiner, se chauffer ou travailler, il est crucial de comprendre comment notre installation électrique fonctionne. À ce titre, la question de la puissance maximale que peut supporter un disjoncteur de 20 ampères (A) se pose souvent, surtout lorsqu’un nouvel appareil électroménager fait son apparition. Cet article s’intéresse aux notions de watts, ampères et volts, à leur interaction ainsi qu’aux risques éventuels d’une surcharge électrique.
Comprendre la relation entre ampères et watts
Avant même de plonger dans les calculs, il est essentiel de saisir la différence entre ampères et watts. Les ampères (A) constituent une mesure de courant électrique, soit le flux d’électrons traversant un circuit. Dans cette analogie de circuit, on peut penser aux ampères comme le débit d’eau passant à travers un tuyau. Plus le débit est élevé, plus l’intensité du courant est grande.
En revanche, les watt (W) quantifient la puissance électrique que consomme un appareil à un moment donné. Donc, une grande puissance signifie une consommation d’énergie rapide. Toutefois, il n’est pas forcément vrai qu’un courant puissant signifie également une forte puissance — cela dépend fortement de la tension appliquée.
La distinction entre ces deux unités est capitale pour évaluer la compatibilité des appareils avec votre installation électrique et garantir une utilisation sécurisée.
Conversion entre ampères et watts : calculs essentiels
Pour transformer des ampères en watts, on utilise cette formule fondamentale : P = U x I x cos φ, où :
- P est la puissance en watts (W)
- U est la tension en volts (V)
- I est l’intensité en ampères (A)
- cos φ est le facteur de puissance, un chiffre variant entre 0 et 1
En France, la tension domestique est nommée standard à 230 volts (V) avec une marge de variation. En ce qui concerne le facteur de puissance, la plupart des appareils ménagers se rapprochent d’une valeur de 1. Pour simplifier nos calculs, nous poserons donc cos φ égal à 1.
Calculer la puissance d’un circuit de 20A
Si nous appliquons cette formul à un disjoncteur de 20A avec une tension de 230V et en considérant un facteur de puissance de 1 :
P = 230 x 20 x 1 = 4600 W
Étonnamment, ce circuit peut théoriquementSupport une puissance allant jusqu’à 4600 watts. Cependant, en raison de la nécessité d’assurer une marge de sécurité, le calcul pratique recommande de ne pas dépasser 80% de cette puissance maximale. Ainsi, la puissance sécuritaire serait :
4600 W x 0.8 = 3680 W. Cela signifie que pour l’utilisation optimale et sécuritaire, évitez de dépasser 3680 watts sur ce circuit.
| Éléments | Valeur |
|---|---|
| Tension (U) | 230V |
| Intensité (I) | 20A |
| Puissance théorique (P) | 4600W |
| Puissance recommandée (80%) | 3680W |
Applications pratiques : éviter les surcharges électriques
Connaître la puissance maximale d’un circuit de 20A est d’une importance primordiale pour vous prémunir des dysfonctionnements électroménagers. Explorons plus en détail comment ces calculs se traduisent dans la vie de tous les jours.
Analyser la puissance de vos appareils électroménagers
Voici plusieurs exemples d’appareils électroménagers avec leurs puissances typiques :
- Four électrique : 2500 – 3500 W
- Plaque de cuisson induction (4 foyers) : 7200 W
- Sèche-linge : 2000 – 3000 W
- Climatiseur : 1500 – 2500 W
- Machine à laver : 1800 – 2200 W
- Lave-vaisselle : 1500 – 2000 W
- Aspirateur : 1000 – 1800 W
- Téléviseur LCD 55 pouces : 150 – 250 W
Il est vivement conseillé de faire attention à la puissance cumulée si ces appareils sont connectés au même circuit. En effet, la somme de ces puissances peut rapidement franchir le seuil des 3680W.
Le rôle fondamental du disjoncteur

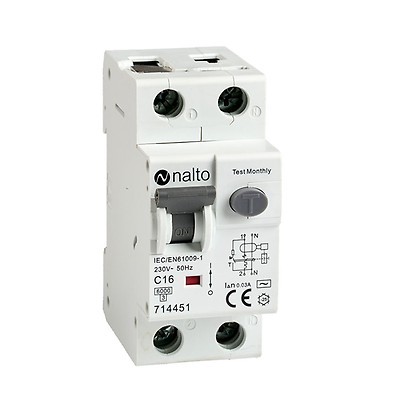

Les disjoncteurs sont des dispositifs de sécurité qui jouent un rôle crucial. Ils interrompent automatiquement le circuit lorsqu’un excès d’intensité est détecté, protégeant ainsi contre les surcharges et les courts-circuits. Il est donc impératif de s’assurer que le disjoncteur de votre circuit soit adéquatement dimensionné — ici, 20A.
Facteurs à prendre en compte : au-delà des calculs
Bien que la formule simplifiée soit un outil essentiel, plusieurs autres éléments doivent être pris en compte pour assurer la sécurité de votre installation électrique.
Variations de tension et fluctuations du réseau
Des changements de tension peuvent survenir sur le réseau, influençant directement la puissance disponible des appareils. Ces variations peuvent réduire l’efficacité de certains dispositifs ou, à l’inverse, provoquer des surtensions, nuisant aux équipements.
Pour minimiser ces risques, il est conseillé de faire appel à des marques renommées telles que Schneider Electric, Legrand ou Hager, qui offrent des solutions adaptées aux variations de tension.
Les spécificités des moteurs électriques
Le facteur de puissance n’est pas toujours égal à 1. Pour les appareils avec moteurs (comme un lave-linge ou une pompe à chaleur), le facteur de puissance peut être inférieur à 1, ce qui implique que la consommation réelle d’énergie pourrait dépasser les valeurs nominales affichées. Cela mérite d’être considéré lors des plans d’installation.
| Appareil | Consommation réelle (W) | Facteur de puissance |
|---|---|---|
| Lave-linge | 2000 | 0.8 |
| Pompe à chaleur | 3000 | 0.9 |
| Équipements de cuisine | 1500 | 1.0 |
Assurer la sécurité de votre installation électrique
La sécurité doit toujours primer lorsqu’il s’agit d’électricité. Ne sous-estimez jamais l’importance de respecter les normes de puissance maximales d’un circuit. Un dépassement de la charge allouée peut engendrer des risques d’incendie, de dégradation des appareils, voire des accidents électriques.
Il est également conseillé d’éviter les multiprises surchargées. La répartition des appareils sur différents circuits est une solution efficace pour maintenir chaque circuit en dessous de sa capacité maximale, donc de sa tension sécurisée.
Le choix des disjoncteurs adaptés
Voici quelques questions à se poser lors du choix de disjoncteurs :
- Quelle est la puissance cumulée des appareils ?
- Quel type d’appareil connectez-vous au circuit ?
- Avez-vous besoin de zones de chauffage spécifiques ?
En d’autres termes, dans le cas de radiateurs, par exemple, un disjoncteur de 20A peut protéger efficacement une puissance de 4500W, mais il est judicieux de faire installer plusieurs disjoncteurs pour différentes zones de chauffage. En ajoutant des dispositifs sûrs comme ceux proposés par Eaton ou ABB, vous sécurisez votre installation.
Comprendre comment fonctionne votre installation électrique n’est pas seulement une question d’efficacité, mais aussi de sécurité. Restez curieux et prudent, car votre électricité vous le rendra bien.
