Schéma Électrique Consuel : Un Incontournable pour Votre Installation

La réalisation d’un schéma électrique consuel est une étape cruciale pour garantir la conformité de votre installation électrique en France. Ce document technique, qui représente de manière claire et détaillée le fonctionnement et l’organisation de tous les éléments de votre tableau électrique, est indispensable pour obtenir l’attestation de conformité délivrée par le CONSUEL. Sans cette validation, aucune exploitation de votre installation ne sera possible.

En tant que spécialiste en énergie solaire, il est essentiel de comprendre les normes et exigences en matière d’électricité, notamment lorsque vous intégrez des équipements photovoltaïques. L’obtention d’une attestation de conformité ne doit pas être prise à la légère, car elle atteste non seulement de la sécurité de votre installation, mais également de sa légalité selon les standards en vigueur.

Importance du Schéma Électrique Unifilaire

Qu’est-ce qu’un Schéma Électrique Unifilaire ?

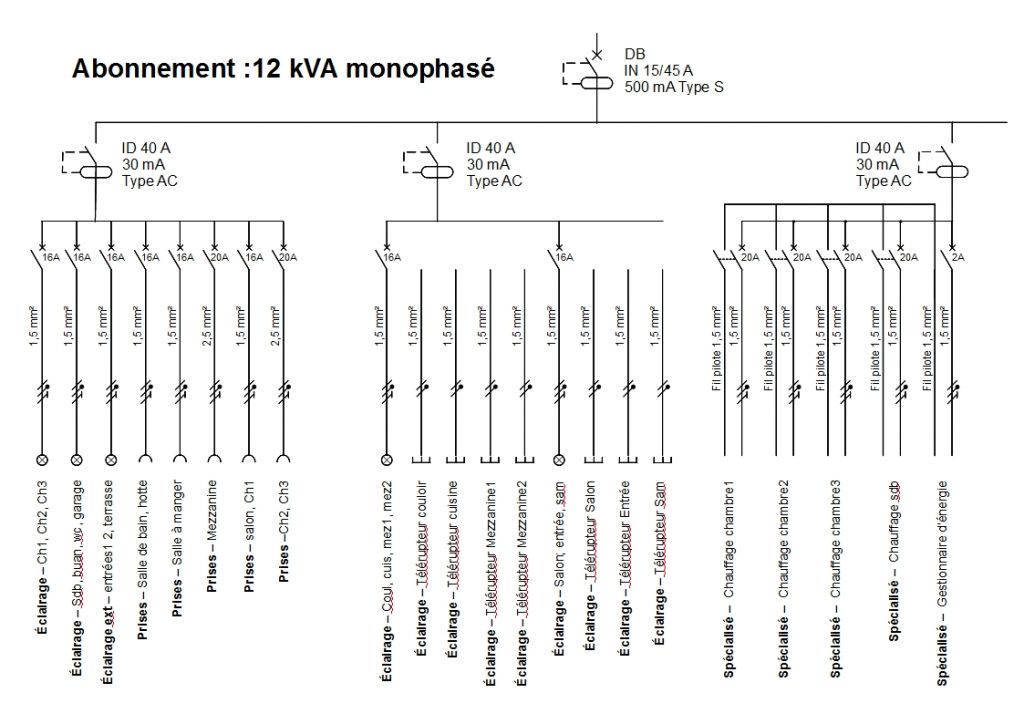

Le schéma électrique unifilaire est une représentation simplifiée de l’installation électrique. Il permet de visualiser rapidement les liaisons entre les différents éléments tels que les disjoncteurs, les prises et les interrupteurs. L’intérêt de ce type de schéma est de faciliter la compréhension et l’analyse de l’installation en cas de maintenance ou de modification nécessaire.

Pour les professionnels de l’électricité, réaliser un schéma unifilaire implique de respecter des normes précises, en particulier celles décrites par la norme NF C 15-100. Cette réglementation impose une représentation claire et détaillée des différents circuits électriques de votre installation, et précise également les dimensions et choix des équipements.

Les Exigences pour le CONSUEL

Pour obtenir l’attestation du CONSUEL, votre schéma doit répondre à certaines exigences. D’abord, il est impératif que toutes les prises soient dessinées de manière à indiquer clairement leur nature (prises à courant fort, prises pour appareils électroménagers, etc.). Chaque circuit doit être identifié, et les protections (fusibles, disjoncteurs) doivent être mentionnées.

Par ailleurs, il est recommandé de se référer à des modèles de schémas déjà validés, disponibles sur des sites comme planscablage.com. Ces ressources offrent une base solide pour vous aider à créer un schéma conforme et donc faciliter le processus de validation par le CONSUEL.

Logiciels pour la Création de Schémas Électriques

Choisir le Bon Outil

De nombreux logiciels sont à votre disposition pour la réalisation de schémas électriques. Ces outils vous permettent de dessiner facilement et rapidement votre installation tout en respectant les normes. Par exemple, des logiciels comme Dialux ou Caneco sont particulièrement réputés pour leur efficacité en matière de conception des plans électriques.

En outre, l’utilisation de modèles préenregistrés peut également s’avérer bénéfique. Cela vous fait gagner du temps et vous assure que les éléments essentiels sont bien inclus dans votre schéma. De plus, ces logiciels facilitent les modifications futures en cas de changement dans votre installation.

Vérification de la Conformité

Avant de soumettre votre schéma au CONSUEL, une relecture et une vérification exhaustives de tout le contenu sont primordiales. Toute erreur ou omission peut entraîner des retards dans la validation, voire un refus complet. Assurez-vous que tous les composants sont correctement représentés et que les connexions sont claires.
Pour un contrôle de votre installation électrique, envisagez de consulter le guide de l’installation électrique unifilaire, qui vous fournira des informations supplémentaires sur les normes à suivre.

Documentations et Ressources

Où Trouver des Informements de Qualité

De nombreuses ressources sont disponibles pour vous assister dans la création d’un schéma conforme. Visitez des forums comme forum photovoltaïque pour échanger avec d’autres professionnels ou particuliers, où vous pourrez poser des questions sur des cas spécifiques ou des techniques. En plus, des exemples de modèles sont souvent partagés, ce qui vous apporte une réelle valeur ajoutée.

Il existe également de nombreux sites spécialisés qui offrent des guides et des exemples pratiques. Le site schemaselectriques.com par exemple, se consacre entièrement aux schémas électriques et propose plusieurs articles détaillés sur le sujet.

Suivre les Normes et Régulations en Vigueur

Restée informée sur les normes et régulations en vigueur est essentiel pour assurer la conformité de vos installations. Des changements peuvent intervenir à tout moment, d’où l’importance de suivre des organismes de standardisation comme la norme NF C 15-100. Cela vous permet de vous assurer que votre installation est toujours en ligne avec les exigences légales et réglementaires.
N’hésitez pas à visiter des ressources en ligne pour obtenir des mises à jour et des guides sur ces normes, par exemple, le site Installation-Rénovation Électrique, qui fournit également des schémas et des conseils concernant les installations électriques.

Conclusion des Pratiques Recommandées

Réussir la création d’un schéma électrique consuel requiert de la rigueur et une bonne connaissance des normes. En respectant ces bonnes pratiques, vous vous assurez non seulement d’une installation sécurisée mais aussi conforme aux régulations. Outre la prise en compte des éléments présents dans votre installation, il est crucial de maintenir une communication constante avec des spécialistes et d’explorer les ressources disponibles pour enrichir votre savoir-faire.
