schéma relais électrique 220v

Dans un monde de plus en plus connecté et électrifié, la maîtrise des systèmes d’électricité est primordiale, surtout lorsqu’il s’agit de dispositifs comme le relais électrique 220V. Ces équipements jouent un rôle fondamental dans la commande de circuits, offrant non seulement efficacité mais aussi sécurité. Que ce soit dans la maison, l’industrie ou le secteur des énergies renouvelables, comprendre leur fonctionnement s’avère essentiel. Cet article explore les schémas de câblage, les différentes applications et les composants essentiels, tout en intégrant des conseils pratiques pour une installation sécurisée.

Comprendre le fonctionnement d’un relais électrique 220V

Un relais électrique est un dispositif électromécanique qui permet de contrôler un circuit électrique à l’aide d’un signal de faible puissance. Dans le cadre d’un relais 220V, il est capable de commuter des charges plus élevées, ce qui en fait un élément clé dans de nombreux projets électriques.

Les relais 220V sont souvent utilisés pour activer ou désactiver des appareils électroménagers, des systèmes d’éclairage et des moteurs. La compréhension de leur fonctionnement est donc cruciale, surtout pour ceux qui s’intéressent à l’énergie solaire, aux systèmes photovoltaïques ou à toute autre application électrique.

• Activation à distance : Permet de contrôler des appareils éloignés à l’aide d’un simple signal.
• Protection des circuits : En cas de surcharge, le relais coupe automatiquement le courant pour protéger les appareils.
• Économie d’énergie : Commutation de circuits non utilisés, permettant d’éviter le gaspillage.
• Automatisation : Utilisé dans des systèmes de contrôle pour automatiser des processus.

Les composants essentiels d’un relais électrique

Pour mieux comprendre un relais, il est important d’identifier ses composants principaux. Un relais standard comporte plusieurs éléments clés :

Les marques comme Schneider Electric, Siemens, Legrand et Hager offrent des relais de qualité, adaptés à divers besoins. Il est conseillé de choisir des marques réputées pour assurer la durabilité et la sécurité de vos installations.

Les schémas de câblage pour relais électriques 220V

Adapter un schéma de câblage est crucial pour garantir un fonctionnement correct et sécurisé du relais. La bonne compréhension des différents types de câblage permet d’éviter des erreurs coûteuses et potentiellement dangereuses.

Lors de la création de votre schéma de câblage, plusieurs éléments doivent être pris en compte :

• Source de courant : Déterminer la provenance de l’alimentation de 220V.
• Type de relais : Choisissez le modèle approprié en fonction de l’application souhaitée.
• Positionnement des contacts : Identifiez les contacts normalement ouverts (NO) et normalement fermés (NF).

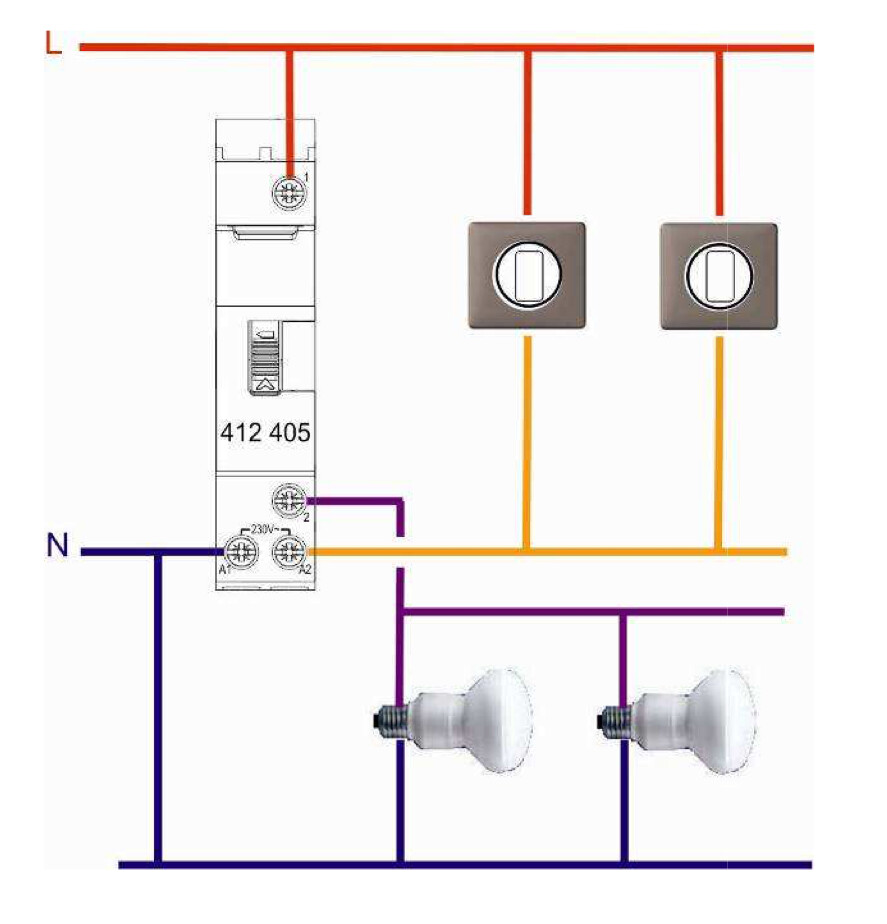

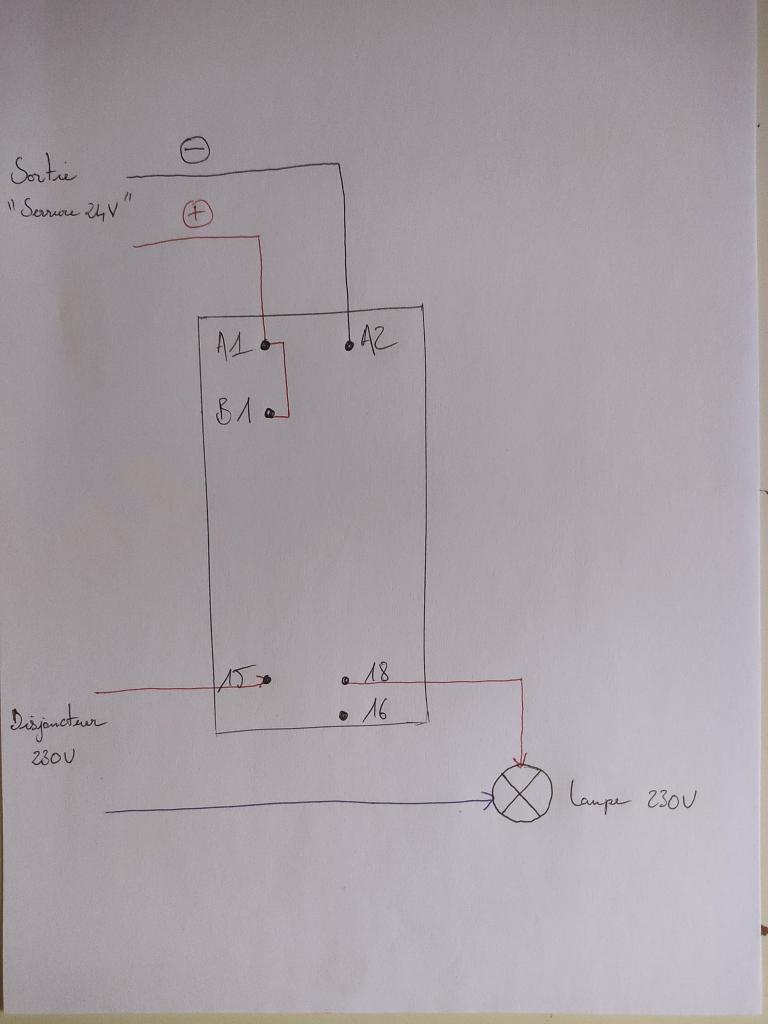

Voici un exemple de schéma typique pour un relais 220V :

Les différentes configurations de câblage

Il existe différentes configurations de câblage qui peuvent être utilisées avec des relais 220V, selon l’application envisagée. Les plus courantes incluent :

1. Configuration à un seul relais : Simple, idéal pour contrôler un appareil à partir d’une seule source.
2. Configuration en série : Permet de contrôler plusieurs appareils avec un seul relais.
3. Configuration Moore : Utilisée dans les applications de contrôle avancées, intégrant plusieurs relais.

Pour approfondir vos connaissances, consultez les ressources spécifiques comme les schémas électriques ou visitez le forum pour des conseils pratiques.

Applications pratiques des relais électriques 220V

Les relais 220V trouvent des applications variées dans plusieurs domaines. Dans le secteur résidentiel, ils sont utilisés pour contrôler l’éclairage automatisé, tandis que dans le domaine industriel, ils sont souvent appliqués dans des systèmes de sécurité et de protection. Voici quelques applications courantes :

• Contrôle d’éclairage : Activation/désactivation d’éclairages à distance ou selon des horaires programmés.
• Automatisation de la HVAC : Contrôle des systèmes de chauffage, ventilation et climatisation.
• Protection des circuits : Détection des surcharges et protection des appareils électroniques.
• Systèmes de sécurité : Intégration dans les alarmes et détecteurs de mouvement.

Le choix des relais en fonction des besoins spécifiques

Lors du choix d’un relais, il est important de considérer vos besoins spécifiques et les caractéristiques de votre installation. Différents modèles, comme ceux de ABB, Eaton, ou Telemecanique, offrent des solutions variées. Voici des critères à considérer :

Pour des conseils plus pratiques, n’hésitez pas à consulter le site forum photovoltaïque ou d’autres ressources en ligne.

Minimiser les risques et assurer la sécurité lors de l’installation

Installer un relais électrique 220V nécessite des précautions pour minimiser les risques d’accidents et garantir la sécurité. Voici quelques conseils essentiels :

• Déconnexion de l’alimentation : Avant toute intervention, assurez-vous que l’alimentation est coupée.
• Utiliser des équipements de protection : Portez des gants isolants et des lunettes de sécurité pour prévenir les blessures.
• Vérification des connexions : Assurez-vous que toutes les connexions sont solides et correctement isolées.
• Tests réguliers : Effectuez des tests réguliers pour assurer le bon fonctionnement du relais.

Pensez à consulter des experts en la matière, comme schémas électroniques pour des conseils supplémentaires.

Problèmes courants liés aux relais électriques

Les relais peuvent rencontrer divers problèmes qui peuvent affecter leur performance :

• Contact collé : Peut entraîner une surchauffe ou des circuits inactifs.
• Vibrations : Des vibrations constantes peuvent désaligner les contacts.
• Dépôts de poussière : Peut provoquer des fautes de contact.
• Usure : Comme tout dispositif, les relais finissent par s’user et doivent être remplacés.

Pour résoudre ou éviter ces problèmes, il est conseillé de faire appel à des professionnels ou d’explorer des solutions en ligne, comme le forum pour un dépannage efficace.
