unifilaire

Dans le monde des installations électriques modernes, le schéma unifilaire occupe une place prépondérante. Utilisé dans divers domaines tels que l’habitabilité domestique, l’industrie et les infrastructures, ce schéma représente de manière simplifiée l’ensemble des circuits électriques. En 2025, alors que les normes électriques continuent d’évoluer pour répondre à un besoin croissant de sécurité et d’efficacité énergétique, comprendre le schéma unifilaire devient plus que jamais essentiel pour les professionnels et les amateurs éclairés.

Comprendre le schéma électrique unifilaire

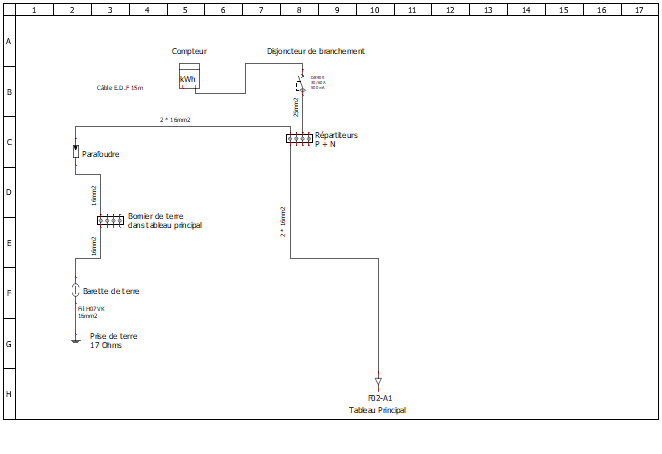

Le schéma unifilaire est un diagramme qui illustre la disposition des composants d’une installation électrique à l’aide de symboles normalisés. Contrairement à des schémas plus complexes, le schéma unifilaire se concentre sur un seul fil de liaison. Ce qui le rend particulièrement utile est sa capacité à fournir une vue d’ensemble claire d’une installation électrique, facilitant ainsi sa compréhension et son utilisation.

En général, un schéma unifilaire inclut des éléments tels que :

• Le disjoncteur de branchement.
• Les protection différentielles (interrupteurs différentiels).
• Les protections divisionnaires ((disjoncteurs divisionnaires et/ou porte-fusible).
• La section des fils.
• L’élément électrique raccordé.

Pour aborder la création d’un schéma unifilaire, il est impératif de commencer par un plan électrique architectural. Cela aide à connaître les différents éléments présents dans l’installation et à déterminer le meilleur agencement des dispositifs. Une fois cette étape réalisée, il est possible de passer à la création proprement dite du schéma unifilaire.

Méthodologie pour réaliser un schéma unifilaire

Réaliser un schéma unifilaire repose sur une méthode structurée :

1. Déterminer la position du disjoncteur de branchement et des interrupteurs différentiels.
2. Ajouter les protections des lignes, comme les disjoncteurs divisionnaires.
3. Compléter avec des éléments électriques et leur dénomination.

Cette méthodologie garantit que tous les aspects de l’installation électrique sont pris en compte, permettant un schéma précis et représentatif qui facilite le travail des électriciens lors des travaux d’installation ou de maintenance.

Pour plus de détails sur la façon de créer un tel schéma, des ressources comme Schémas Electriques et Gamma offrent des guides complets.

Importance du schéma unifilaire pour la sécurité électrique

La sécurité électrique est un enjeu primordial dans toutes les installations. Le schéma unifilaire joue un rôle crucial dans ce domaine en fournissant une vue claire des connexions et des protections présentes. Cela permet aux professionnels de s’assurer que chaque circuit est correctement protégé et qu’il respecte les normes en vigueur.

Voici quelques aspects où le schéma unifilaire se révèle indispensable :

• Identification rapide des circuits et de leur protection.
• Conformité aux normes de sécurité établies par des organismes tels que Schneider Electric et Siemens.
• Facilité d’entretien et de diagnostics en cas de défaillances électriques.
• Préparation aux interventions de maintenance — un schéma clair aide à anticiper les risques potentiels.

Des normes de sécurité, comme celles exposées par les entités de réglementation, définissent clairement les exigences à respecter lors de l’utilisation du schéma unifilaire. L’application de ces normes veille à limiter les risques d’accidents électriques.

Les erreurs courantes à éviter

Lors de la création d’un schéma unifilaire, plusieurs erreurs peuvent survenir, compromettant ainsi la sécurité et la bonne compréhension du circuit. Parmi elles, on peut retrouver :

• Oublier d’inclure des protections adéquates, comme les relais et disjoncteurs.
• Ne pas vérifier les sections de câbles, ce qui peut mener à des surcharges.
• Utiliser des symboles non standardisés, rendant le schéma illisible.
• Ignorer les normes spécifiques recommandées par des fabricants tels que Mersen ou Hager.

Pour minimiser de telles erreurs, se référer à des ressources telles que Plans Câblage est essentiel.

Outils pour la création de schémas unifilaires

Pour élaborer un schéma unifilaire de qualité, plusieurs outils peuvent être déployés. Les électriciens ont le choix entre des méthodes manuelles et des logiciels spécialisés.

Les outils manuels incluent :

• Feuille de papier et crayon pour des esquisses rapides.
• Tableurs comme « Calc », utiles pour des calculs de dimensionnement.
• Logiciels de présentation comme PowerPoint pour des diagrammes simplifiés.

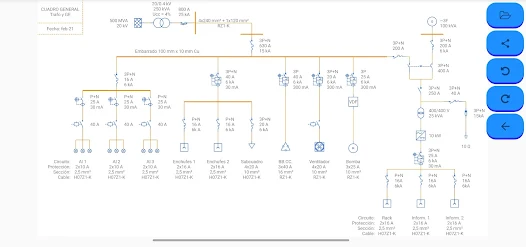

À côté des méthodes non professionnelles, des solutions plus avancées existent. Par exemple, des applications comme Hager Ready permettent de créer facilement un plan unifilaire et de le partager avec d’autres professionnels.

Par ailleurs, des sites Web comme Schemas Diagrammes et Installation Électrique offrent des ressources gratuites pour toute personne désireuse d’apprendre à confectionner un schéma unifilaire avec des outils modernes.

Ces ressources, combinées à une pratique régulière, permettent non seulement de perfectionner les compétences en électricité mais également d’assurer la sécurité et la conformité des systèmes électriques.

Les tendances et l’avenir des schémas unifilaires

Avec l’évolution rapide des technologies électriques, les schémas unifilaires font face à de nombreuses innovations. Dans cette perspective, de nouvelles tendances émergent, intégrant par exemple des outils numériques et des logiciels d’automatisation. Cela révolutionne non seulement la manière de concevoir les schémas, mais également celle de les interpréter et de les partager.

Les nouvelles tendances observées incluent :

• Intégration des systèmes de gestion d’énergie (SGE) dans les schémas unifilaires, permettant un suivi optimal de la consommation.
• Utilisation de la modélisation 3D, offrant une visualisation interactive des installations.
• Développement d’applications mobiles pour créer et partager des schémas à distance, adaptés à des outils comme Eaton et Phoenix Contact.
• Automatisation du diagnostic des erreurs grâce à des logiciels intelligent, augmentant ainsi la sécurité.

Ces avancées techniques façonnent un avenir où les installations électriques deviennent plus sécurisées et plus faciles à gérer. La compréhension du schéma unifilaire ne sera pas seulement un atout, mais une nécessité pour tous les professionnels du secteur.
